Akıllı Çok Katmanlı AlN Substrat DBC ve AMB Güç Elektroniği Paketlemesinde Devrim Yaratabilir mi?

Güç Elektroniğindeki Alüminyum Nitrür (AlN) Substratlara Genel Bakış

Güç elektroniği alanında, güç yoğunluğunun sürekli artmasıyla birlikte termal yönetim, sistem performansını ve güvenilirliğini kısıtlayan önemli bir faktör haline geldi. Yüksek termal iletkenliğe (170 W/mK'ye kadar) ve mükemmel elektrik yalıtımına sahip bir malzeme olarak Alüminyum Nitrür (AlN), giderek yüksek performanslı güç elektroniği paketlerinde temel alt tabaka haline geliyor. AlN'nin düşük termal genleşme katsayısı (CTE) özellikleri, silikon gibi diğer önemli malzemelerle iyi bir termal stres uyumu elde etmesini sağlayarak istikrarlı ve verimli güç elektroniği sistemleri oluşturmak için sağlam bir temel sağlar. Bu makalenin amacı, güç elektroniği ambalajının yeniliği ve geliştirilmesi için yeni bir fikir sağlamak amacıyla AlN bazlı akıllı çok katmanlı alt tabakayı ve bunun doğrudan bağlı bakır (DBC) ve aktif metal lehimleme (AMB) güç elektroniği alt tabakasındaki uygulamasını tartışmaktır. teknoloji.

Alüminyum Nitrür (AlN) Yüzeylerin Benzersiz Avantajları

AlN substratları mükemmel ısı iletkenlikleri nedeniyle verimli ısı dağıtımı için idealdir. Güç elektroniği cihazlarında ısı yönetimi çok önemlidir ve AlN'nin verimli ısı transfer yeteneği, cihazın çalışma sıcaklığını etkili bir şekilde azaltabilir, servis ömrünü uzatabilir ve sistem kararlılığını geliştirebilir. AlN aynı zamanda güçlü bir elektrik yalıtkanı olarak güç elektroniği sisteminin elektriksel güvenliğini sağlar ve akım kaçağı veya kısa devreden kaynaklanan arızaları önler. Ayrıca AlN'nin düşük CTE özellikleri, kendisi ile diğer yaygın olarak kullanılan malzemeler (silikon, seramik gibi) arasındaki termal stres farkını en aza indirerek paketleme sırasındaki termal stres sorunlarının azaltılmasına yardımcı olur ve paketin güvenilirliğini ve uzun vadeli stabiliteyi artırır.

Akıllı Çok Katmanlı AlN Substratların Tasarımı ve Yeniliği

Akıllı, çok katmanlı AlN substratı, yüksek termal iletkenlik ve düşük CTE avantajlarını korumaya dayanarak, çok katmanlı yapı tasarımı yoluyla daha karmaşık devre düzeni ve işlev entegrasyonunu gerçekleştirir. Bu tasarım yalnızca ısı iletim yolunu optimize etmekle kalmaz, ısı dağıtım verimliliğini de artırır, aynı zamanda sistem entegrasyonu için daha fazla olanak sağlar. Örneğin, sıcaklık sensörleri ve termal yönetim kontrol üniteleri gibi akıllı bileşenler, gerçek zamanlı sıcaklık izleme ve düzenleme elde etmek için çok katmanlı yapılara yerleştirilebilir ve böylece güç elektroniği sistemlerinin zeka seviyesi daha da geliştirilebilir. Buna ek olarak, çok katmanlı tasarım aynı zamanda alt tabakanın mekanik gücünü de arttırır ve karmaşık çalışma koşullarına uyum sağlama yeteneğini geliştirir.

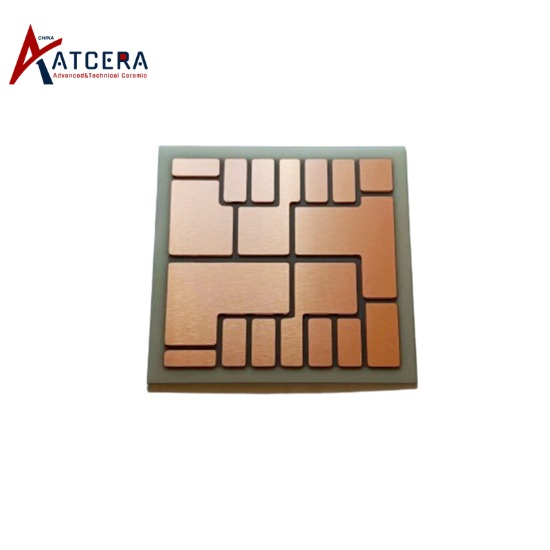

DBC ve AMB Teknolojisinin AlN Substratlar Üzerindeki Uygulamaları

DBC teknolojisi, bakırın yüksek elektrik iletkenliğini ve AlN'nin yüksek termal iletkenliğini kullanır ve doğrudan bağlama işlemi yoluyla bakır katman, verimli ısı dağılımına sahip bir güç elektroniği alt tabakası oluşturmak üzere AlN alt katmanına sıkı bir şekilde bağlanır. Bu alt tabaka yalnızca mükemmel termal iletkenliğe sahip olmakla kalmaz, aynı zamanda iyi bir elektrik yalıtımı sağlar ve yüksek güç yoğunluğu ve yüksek voltaj seviyelerine sahip güç elektroniği uygulamaları için uygundur. AMB teknolojisi, AlN ile metal (bakır gibi) arasında aktif metal katman aracılığıyla doğrudan bağlantı sağlayarak ısı transfer verimliliğini daha da artırır ve arayüz termal direncini azaltır. AMB substratı, yeni enerji araçlarında, akıllı şebekelerde, rüzgar enerjisi üretiminde ve diğer alanlarda geniş uygulama umutları göstererek verimli ve güvenilir güç elektroniği sistemlerinin inşası için güçlü destek sağlamıştır.

Özetle, ALN tabanlı akıllı çok katmanlı alt tabaka ve bunun DBC ve AMB güç elektroniği alt katmanlarındaki uygulaması, güç elektroniği paketleme teknolojisinin yenilenmesi ve geliştirilmesi için yeni bir yol açmıştır. Akıllı çok katmanlı tasarım ve gelişmiş paketleme teknolojisi ile birleştirilmiş AlN malzemelerinin benzersiz avantajlarından tam anlamıyla yararlanarak, yalnızca güç elektroniği sistemlerinin termal yönetim verimliliğini ve elektriksel performansını önemli ölçüde artırmakla kalmaz, aynı zamanda güç elektroniği sistemlerinin geliştirilmesi için sağlam teknik destek sağlar. yeni enerji, akıllı şebeke ve diğer alanların hızlı gelişimi. Gelecekte, malzeme bilimi ve paketleme teknolojisinin sürekli ilerlemesiyle birlikte, ALN tabanlı akıllı çok katmanlı alt katmanların daha geniş bir alanda önemli bir rol oynaması ve daha verimli, akıllı ve güvenilir güç elektroniği sistemlerinin inşasına katkıda bulunması bekleniyor.
